مرحلة كشف ، تحديد المرافق

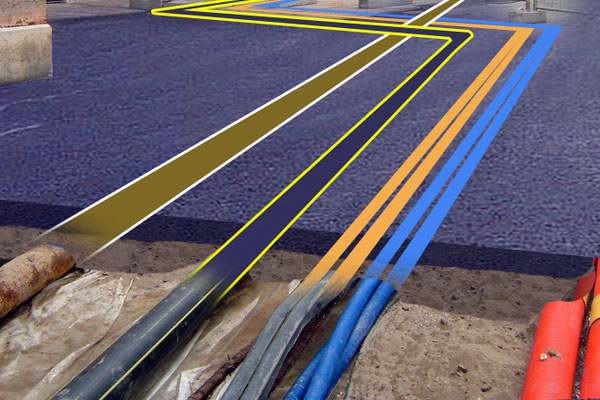

باستخدام احدث اجهزة الكشف عن المرافق ماركة Radio detection يتم الكشف عن خطوط الكابلات ، المواسير الموجودة فى داخل حدود المشروع تحت سطح الارض
يتم الكشف عن كابلات الكهرباء – الـdata - earth - الـControl - التليفونات وذلك بعمل الاتى :
* يتم عمل توصيل مباشر على الكابل بواسطة وحدة الارسال فى جهاز الكشف.
* يتم عمل تتبع للكابل بواسطة وحدة الاستقبال فى الجهاز على ان يكون وحدة الارسال ، الاستقبال يعملان على نفس التردد.
* يتم وضع علامات بالاسبراى مميزة لكل كابل هذه العلامات symbols للخط الواحد على الارض.
* يتم عمل الرفع المساحى للكابل بكود مميز عل المحطة المساحية.
* يتم توضيح الكابلات على الخرائط المنتجة النهائية كل نوعية كابلات بلون مميز بحيث الكهرباء باللون الاحمر – التليفونات باللون الاخضر ، هكذا لباقى انواع الكابلات وحالة وجود كابلات كهرباء بانواع مختلفة مثل كابل ضغط منخفض ا، ضغط متوسط.
* يتم عمل line style & line type مختلف لكل منهما مع الاحتفاظ باللون الاحمر للكهرباء وهكذا للتليفونات حالة وجود عدة انواع كذلك للتميز بين كابل واحد ا، عدة كابلات للنوع الواحد من الكابلات.
* يتم تحديد الكابلات فى باطن الارض فقط وليس على الـracks او الموجود فوق سطح الارض مع تحديد الكابلات من سطح الارض.
* يتم الرفع المساحى للكابلات المكتشفة فقط
بالنسبة لانواع الكابلات ، مسمياتها فان المركز غير مسئول عن ذكر نوع او اسم بالكامل مثلا كابل Data ا& Control ا& instrumentation الا بمعرفة فنى مسئول حيث ان طاقم العمل يقوم بتحديد الكابلات من خلال التوصيل عليها دون معرفة نوعها.
* يتم عمل رفع مساحى للـBOX الخاصة بالكهرباء & التليفونات. |
